11m 11kV-33kV قطب الکتریکی فولاد گالوانیزه داغ Q235B / Q355B قطب اتاقی برای خطوط هوایی ولتاژ متوسط

H1:دکل برق فولادی گالوانیزه گرم 11 متر 11 کیلوولت - 33 کیلوولت – Q235B / Q355B دکل هشت ضلعی کاربردی برای خطوط هوایی ولتاژ متوسط

H2:مرور کلی محصول

دکل برق فولادی 11 متری یکی ازپرفروش‌ترین و پرکاربردترینارتفاعات در سراسر جنوب شرق آسیا است. از شبکه‌های توزیع در حال گسترش مالزی گرفته تا برنامه‌های برق‌رسانی روستایی اندونزی و پروژه‌های استاندارد NEA فیلیپین، دکل 11 متری راه‌حل ایده‌آل برای خطوط هوایی ولتاژ متوسط است.

دکل برق فولادی گالوانیزه گرم 11 متری مابه طور خاص برای شبکه‌های توزیع11 کیلوولت و 33 کیلوولتطراحی شده است. این دکل از فولادQ235B(تنش تسلیم ≥235 مگاپاسکال) – استاندارد؛Q355B(تنش تسلیم ≥355 مگاپاسکال) – ارتقاء اختیاریمخروطی هشت ضلعی،گالوانیزه گرم مطابق با ISO 1461(≥85 میکرومتر)،مقاومت در برابر طوفان 160 کیلومتر بر ساعتو طراحی اختیاریدو تکهبرای لجستیک ساده‌تر است. این دکل تعادل بهینه ارتفاع، استحکام و مقرون به صرفه بودن را برای چالش‌برانگیزترین پروژه‌های توزیع منطقه ارائه می‌دهد.H2:مشکل

ارتفاع ناکافی دکل برای الزامات دهانه

• – دکل‌های 9 متری گاهی اوقات نمی‌توانند فاصله هوایی مورد نیاز را بر فراز جاده‌ها، رودخانه‌ها و موانع تأمین کنند. ارتفاع 11 متر حاشیه اضافی مورد نیاز برای ایمنی و انطباق را فراهم می‌کند.خوردگی در محیط‌های با رطوبت بالا

• – آب و هوای استوایی جنوب شرق آسیا با بارندگی سالانه بیش از 2000 میلی‌متر و رطوبت نزدیک به 100%، تخریب فولاد را تسریع می‌کند. پوشش‌های رنگ و اپوکسی به سرعت از بین می‌روند؛ گالوانیزه نامرغوب نمی‌تواند در برابر شرایط سخت منطقه مقاومت کند.خرابی‌های ناشی از طوفان

• – دکل‌های با طراحی ضعیف در طوفان‌ها فرو می‌ریزند و باعث قطعی گسترده و تعمیرات پرهزینه می‌شوند.چالش‌های لجستیکی

• – دکل‌های بلندتر نیاز به برنامه‌ریزی دقیق حمل و نقل دارند. طرح‌های دو تکه این مشکل را حل می‌کنند.کیفیت ناسازگار

• – بدون سیستم‌های مدیریت کیفیت مناسب و تأییدیه شخص ثالث، کیفیت دکل در بین تامین‌کنندگان بسیار متفاوت است.H2:علت

1. محدودیت ارتفاع دکل‌های کوتاه‌تر

– دکل‌های 9 متری ممکن است فاصله هوایی کافی برای عبور خطوط 33 کیلوولت از روی جاده‌ها یا رودخانه‌ها را فراهم نکنند. ارتفاع 11 متر حداقل ارتفاع مشخص شده در بسیاری از استانداردهای توزیع جنوب شرق آسیا است.2. حفاظت ناکافی در برابر خوردگی

– بسیاری از تامین‌کنندگان از گالوانیزه کمتر از 70 میکرومتر استفاده می‌کنند که برای انطباق با ISO 1461 در محیط‌های استوایی کافی نیست. مقاومت در تست اسپری نمک بیش از 1500 ساعت، حفاظت طولانی مدت را تضمین نمی‌کند.3. طراحی باد عمومی

– دکل‌های استاندارد که برای بادهای 120 کیلومتر بر ساعت طراحی شده‌اند، در کمربند طوفان جنوب شرق آسیا شکست می‌خورند. طراحی 160 کیلومتر بر ساعت ضروری است.4. محدودیت‌های لجستیکی

– حمل دکل‌های تکه تکه 11 متری در مناطق دورافتاده با جاده‌های باریک می‌تواند چالش برانگیز باشد. طرح‌های دو تکه با اتصالات لغزشی این چالش را حل می‌کنند.H2:راه حل

✅ ارتفاع بهینه 11 متر

– فاصله هوایی برتر را برای خطوط 11 کیلوولت و 33 کیلوولت فراهم می‌کند. الزامات فاصله هوایی برای عبور از جاده‌ها، دهانه‌های رودخانه و تاسیسات شهری را برآورده یا فراتر می‌رود.✅ انعطاف‌پذیری مواد

–Q235B(تنش تسلیم ≥235 مگاپاسکال) – استاندارد؛Q355B(تنش تسلیم ≥355 مگاپاسکال) – ارتقاء اختیاری✅ حفاظت برتر در برابر خوردگی

– گالوانیزه گرم مطابق با ISO 1461 با پوشش روی≥85 میکرومتر. تست اسپری نمک≥1500 ساعتمقاومت لرزه‌ای✅ مقاومت در برابر طوفان 160 کیلومتر بر ساعت

– مهندسی شده برای آب و هوای شدید جنوب شرق آسیا. شکل هشت ضلعی کشش باد را به حداقل می‌رساند. ضریب ایمنی 2.0.✅ طراحی بخش انعطاف‌پذیر

– به صورت تکه یا دو تکه با اتصال لغزشی/فلنج برای حمل و نقل آسان و مونتاژ در محل موجود است.✅ کیفیت تایید شده

– کارخانه ما دارای گواهینامه ISO 9001 است. محصولات مطابق با استانداردهای بین‌المللی تولید می‌شوند و در صورت درخواست توسط آزمایشگاه‌های شخص ثالث (SGS، BV) قابل تأیید هستند. جوشکاری مطابق با الزامات AWS D1.1 است.H2:مشخصات فنی

پارامتر

🏗️ توزیع شهری و حومه

– دکل‌های 11 متری فاصله بهینه را برای خطوط 11 کیلوولت تا 33 کیلوولت در خیابان‌های شهر و جاده‌های حومه فراهم می‌کنند.🌾 گسترش شبکه روستایی

– پروژه‌های برق‌رسانی روستایی با حمایت دولتی در سراسر اندونزی، فیلیپین و ویتنام، دکل‌های 11 متری را برای توزیع ولتاژ متوسط مشخص می‌کنند.🏭 مناطق صنعتی

– تامین برق مطمئن برای کارخانه‌ها، انبارها و پارک‌های صنعتی.🌉 عبور از جاده و رودخانه

– ارتفاع 11 متر فاصله هوایی کافی را برای عبور از جاده‌ها، راه‌آهن‌ها و آبراه‌های کوچک فراهم می‌کند.🏘️ توسعه مسکونی

– شهرک‌های مسکونی جدید و توسعه‌های تجاری نیاز به زیرساخت توزیع قوی دارند.☀️ پروژه‌های انرژی تجدیدپذیر

– خطوط جمع‌آوری مزارع خورشیدی و پروژه‌های بادی از دکل‌های 11 متری برای شبکه‌های جمع‌آوری ولتاژ متوسط استفاده می‌کنند.H2:نحوه کار

(مانند محصول 1 – شکل‌دهی، گالوانیزه، طراحی بخش‌بندی، ادغام فونداسیون.)

H2:نحوه انتخاب

عامل انتخاب

Q1: چرا 11 متر را به جای 9 متر انتخاب کنیم؟

ارتفاع 11 متر فاصله هوایی اضافی را برای خطوط 33 کیلوولت، عبور از جاده‌ها و دهانه‌ها بر فراز موانع فراهم می‌کند. در بسیاری از استانداردهای جنوب شرق آسیا، 11 متر حداقل ارتفاع مشخص شده برای توزیع ولتاژ متوسط است. ارتفاع اضافی همچنین امکان دهانه‌های طولانی‌تر بین دکل‌ها را فراهم می‌کند و تعداد کل دکل‌های مورد نیاز برای یک پروژه را کاهش می‌دهد.

Q2: آیا Q235B برای دکل‌های 33 کیلوولت 11 متری کافی است؟

برای مناطق داخلی با سرعت باد طراحی ≤120 کیلومتر بر ساعت و بارهای استاندارد، Q235B کافی است. با این حال، برای مناطق طوفانی ساحلی یا بارهای هادی سنگین (مانند 33 کیلوولت دو مداره)، ما Q355B را به دلیل تنش تسلیم 50% بالاتر آن توصیه می‌کنیم.

Q3: مزیت طراحی دو تکه چیست؟

طراحی دو تکه با اتصال لغزشی حمل و نقل آسان‌تر را امکان‌پذیر می‌کند، به خصوص در مناطق دورافتاده با جاده‌های باریک یا دسترسی محدود. بخش‌ها در محل با استفاده از اتصالات اصطکاکی مونتاژ می‌شوند – نیازی به جوشکاری نیست. این امر هزینه‌های حمل و نقل را کاهش داده و نصب را ساده می‌کند.

Q4: آیا این دکل‌ها می‌توانند برای خطوط 11 کیلوولت و 33 کیلوولت استفاده شوند؟

بله. همان طرح دکل می‌تواند با پیکربندی‌های تیر عرضی مناسب و مشخصات عایق، از هر دو خط 11 کیلوولت و 33 کیلوولت پشتیبانی کند. ما طرح‌های تیر عرضی سفارشی را بر اساس نوع هادی خاص، پیکربندی مدار و الزامات بار شما ارائه می‌دهیم.

Q5: آیا می‌توانید بازرسی SGS را قبل از حمل و نقل ترتیب دهید؟

قطعاً. ما از بازرسی‌های شخص ثالث در کارخانه خود قبل از حمل و نقل استقبال می‌کنیم. SGS، BV یا هر نهاد بازرسی معتبر می‌تواند ضخامت گالوانیزه، کیفیت جوش، ابعاد و ترکیب مواد را تأیید کند. گزارش‌های کامل بازرسی ارائه خواهد شد.

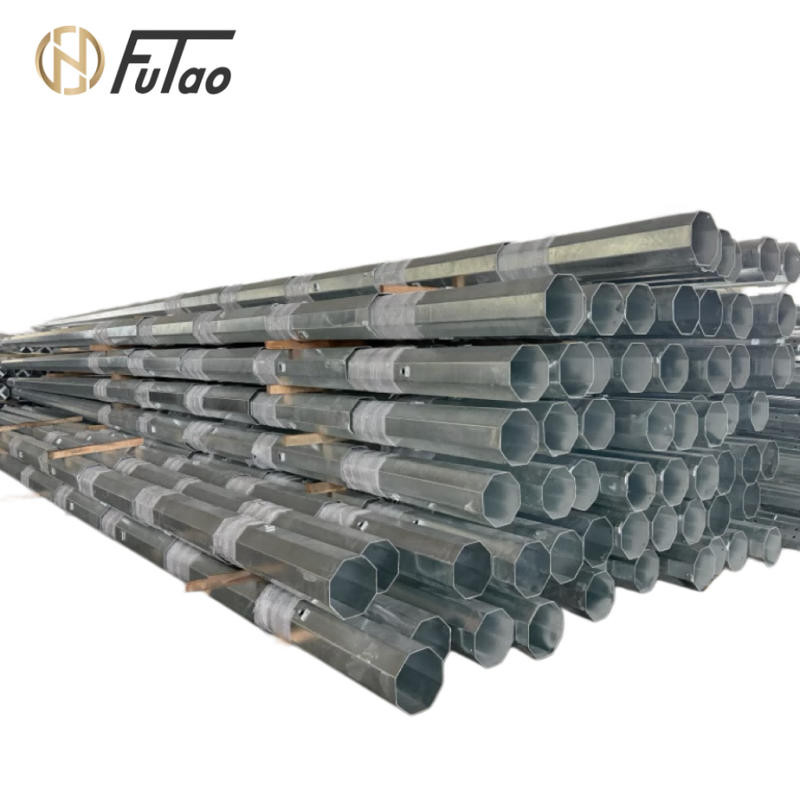

بسته‌بندی و حمل و نقل

ما قسمت‌های بالا و پایین دکل را با یک تشک یا عدل کاه می‌پوشانیم تا از آسیب به سطح گالوانیزه که ممکن است در حین حمل و نقل رخ دهد، محافظت کنیم. بسته‌بندی همچنین می‌تواند مطابق با الزامات مشتریان انجام شود.

فرآیند تولید

تأیید مواد → برش → قالب‌گیری یا خم‌کاری → جوشکاری عمودی → تأیید ابعاد → جوشکاری فلنج → سوراخ‌کاری → کالیبراسیون → فرآیند پرداخت لبه → گالوانیزه، پوشش پودری یا رنگ‌آمیزی → کالیبراسیون مجدد → رزوه کاری → بسته‌بندی
